Wände & Achsen
Durchgezogene und gestrichelte Linien übertragen Wandverläufe und Achsraster direkt aus Ihrem Plan.
Leistung
Layoutprinting: CAD-Pläne 1:1 auf dem Boden.

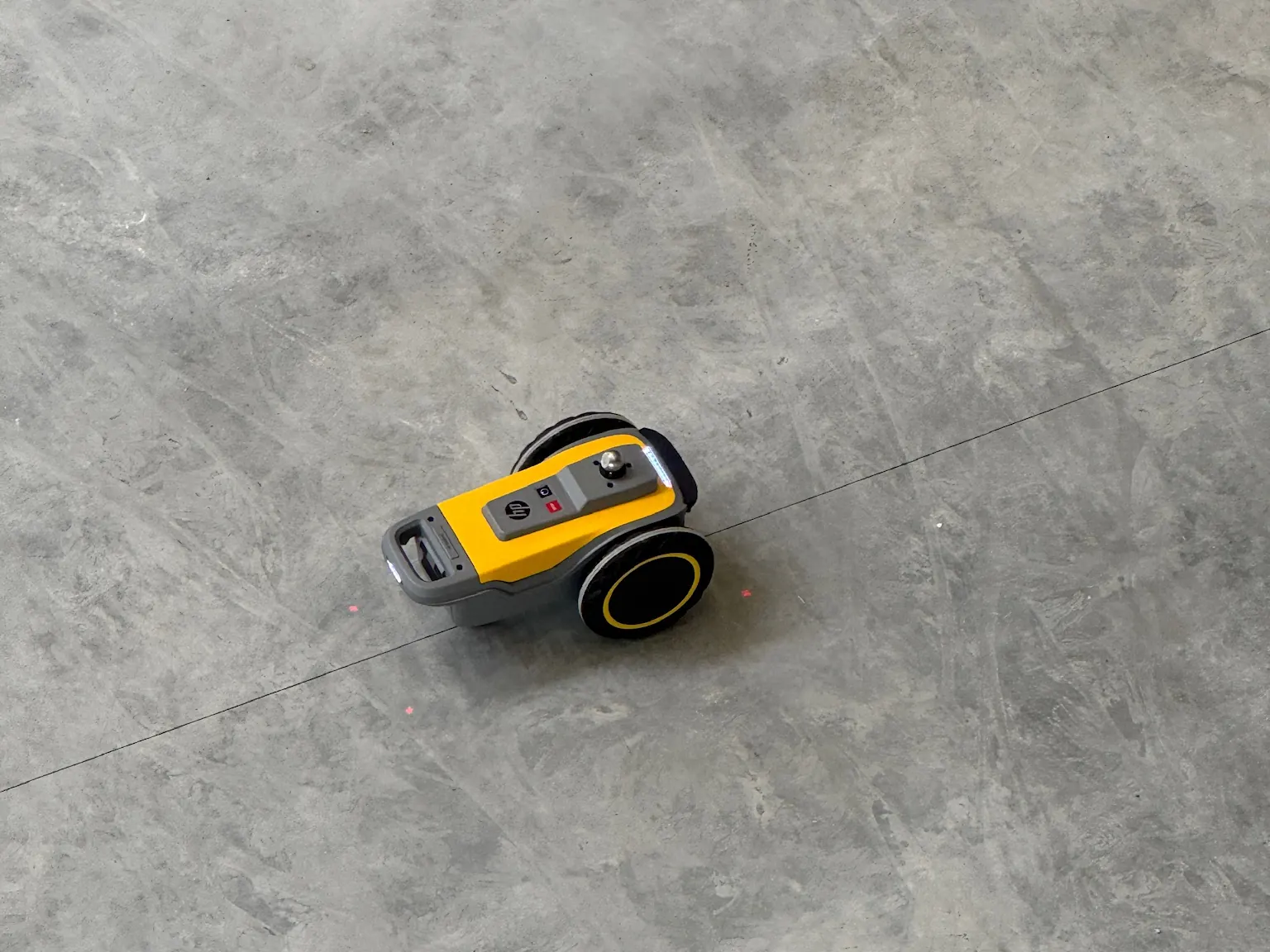

HP SitePrint überträgt digitale CAD-Pläne präzise im Maßstab 1:1 direkt auf Bodenflächen, inklusive komplexer Geometrien und Beschriftungen. Das reduziert den manuellen Mess- und Anzeichnungsaufwand, minimiert Übertragungsfehler und erleichtert die Umsetzung Ihrer Planung.
Was ist Layoutprinting?
Layoutprinting – auch Bodenlayout-Druck genannt – überträgt CAD-Pläne im Maßstab 1:1 direkt auf den Boden. Ein HP SitePrint druckt Linien, Bögen, Punkte und Beschriftungen, während ein Leica Tachymeter seine Position laufend über Ihre Festpunkte bestimmt. So entsteht das Layout dort, wo es im Plan liegt – ohne Anzeichnen mit Schlagschnur und Maßband.
- Maßstab
- 1:1
- Linienbreite
- 2–51 mm
- Bezug
- Festpunkte oder Stützenachsen
- Einsatz
- Innen & außen
- Datenformate
- DWG, DXF, PDF
Im Einsatz
So arbeitet der HP SitePrint.
- Der Leica Tachymeter verfolgt den Drucker in Echtzeit – Bezug sind Ihre Festpunkte oder Stützenachsen.
- Der Drucker fährt das CAD-Layout selbstständig ab und druckt Linien, Bögen und Beschriftungen direkt auf den Boden.
- Das Ergebnis prüfen wir vor Ort anhand der abgestimmten Referenzmaße.
Der Unterschied
Schlagschnur vs. Layoutprinting
| Kriterium | Schlagschnur & Maßband | Layoutprinting |
|---|---|---|
| Übertragung | Schlagschnur & MaßbandPunkt für Punkt von Hand gemessen und angezeichnet | Layoutprinting Automatisch direkt aus Ihrer CAD-Datei |
| Bögen, Kreise, Schrägen | Schlagschnur & MaßbandAufwendig – mit jeder Form steigt der Zeitbedarf | Layoutprinting Ohne Mehraufwand – gedruckt wie gezeichnet |
| Beschriftung | Schlagschnur & MaßbandVon Hand mit Spraydose oder Stift | Layoutprinting Texte und Achsbezeichnungen direkt mitgedruckt |
| Genauigkeit | Schlagschnur & MaßbandAblese- und Übertragungsfehler summieren sich | Layoutprinting Druck stimmt in sich – referenziert über Ihre Festpunkte |
| Planänderung | Schlagschnur & MaßbandNeu messen, neu anzeichnen | Layoutprinting Daten anpassen, neu drucken |
| Kontrolle | Schlagschnur & MaßbandNachmessen mit dem Maßband | Layoutprinting Kontrolle vor Ort anhand abgestimmter Referenzmaße |
Druckinhalte
Was wir drucken
Bögen & Kreise
Kreisbögen und Kreise werden maßstabsgetreu auf den Boden gedruckt.
Stützen & Maschinen-Footprints
Konturen und Aufstellflächen zeigen die Positionen von Stützen, Maschinen und Anlagen.
Regalfüße & Verschraubungen
Fußpunkte und Verschraubungen im Hochregallager werden direkt aus dem CAD-Plan übertragen.
Texte & Beschriftungen
Texte und Achsbezeichnungen werden zusammen mit dem Layout auf den Boden gedruckt.
Punktmarkierungen
Einzelne Punkte aus Ihrem Plan werden als Markierungen auf den Boden übertragen.
Vorbereitung
Was wir von Ihnen brauchen
CAD-Layout mit Referenzpunkten das Layout, das gedruckt werden soll – mit Festpunkten oder Stützenachsen als Bezug.
Ansprechpartner vor Ort eine Person, die Fläche und Zugang kennt.
Zeitlicher Rahmen wann die Fläche frei ist und bis wann das Layout stehen muss.
Ehrlich gesagt
Wo Layoutprinting an Grenzen stößt
Geht gut
- Freie, saubere, stabile und befahrbare Bodenflächen – innen wie außen.
- Kleinere Fugen und geringe Höhenunterschiede, etwa eine Stahlplatte, sind kein Problem.
- Zwischen Drucker und Station stehen mindestens 3 m Abstand zur Verfügung.
Geht nicht
- Personen oder Gegenstände in der Sichtlinie zwischen Tachymeter und Drucker stören den Einsatz. Wo Hindernisse stehen, kann nicht gedruckt werden.
- Stark verschmutzter oder extrem staubiger Boden ist ungeeignet. Bei extremer Staubentwicklung arbeiten wir zum Schutz der Geräte nicht.
- Für den Messebau ist das Verfahren ungeeignet, weil die Farbe auf dem Boden bleibt.
Einsatzbereiche
Vielseitige Einsatzmöglichkeiten.
- 01
Industrie & Produktion
Maschinenlayouts für die Hallenplanung, Fertigungslinien und Montagearbeitsplätze.
- 02
Lager & Logistik
Positionen von Regalfüßen und Verschraubungen im Hochregallager, Lagerflächen und Kommissionierbereiche.
- 03
Trockenbau & Innenausbau
Aufstellung der Wände, Raumaufteilungen und Türöffnungen – auch auf Großbaustellen.
- 04
Rohbau & Betonbau
Positionen und Konturen für Bauteile und Schalungen.
- 05
Gebäudetechnik
Positionierungs- und Montagehilfen für Heizungs-, Lüftungs-, Sanitär- und Elektroinstallationen.
- 06
Fördertechnik & Intralogistik
Anlagenverläufe, Übergabepunkte und geplante Materialflusswege.
- 07
Umbau & Flächenplanung
Neue Hallenaufteilungen, Arbeitsbereiche und Erweiterungen zur Abstimmung und Umsetzung.
… UND VIELE WEITERE
Ihr Einsatz ist nicht dabei? Schicken Sie uns den Plan – wir prüfen die Machbarkeit.
Machbarkeit anfragen
Fragen zum Layoutprinting
Alle Fragen ansehenWir drucken Grundrisse, Achsen, Leitungsverläufe, Höhenangaben oder individuelle Markierungen direkt auf den Boden – exakt nach Ihren Planungsdaten. Inhalte, Farben und Markierungen passen wir projektspezifisch an.
Die Markierungen werden mit hoher Präzision im Millimeterbereich umgesetzt – direkt aus Ihren digitalen Plänen, getrackt durch Leica Tachymeter mit 1″ Winkelgenauigkeit.
Einen Ansprechpartner vor Ort, das CAD-Layout, das gedruckt werden soll, mit Referenzpunkten – Festpunkten oder Stützenachsen – und den zeitlichen Rahmen. Ideal sind CAD- oder BIM-Daten im DWG- oder DXF-Format. Wir bereiten die Daten für den Druck auf.
Wo Hindernisse stehen, kann nicht gedruckt werden. Kleinere Fugen und geringe Höhenunterschiede, etwa eine Stahlplatte, sind kein Problem. Bei extremer Staubentwicklung arbeiten wir zum Schutz der Geräte nicht. Enge Stellen sind möglich, für die Station braucht es aber genug Platz: Der Drucker benötigt mindestens 3 m Abstand zur Station.
Felix Rude · Ihr Ansprechpartner für Layoutprinting
Senden Sie uns Ihren Plan.
Wir bereiten Ihr Layout für den Druck auf und melden uns mit einem Angebot.
