CAD-Pläne 1:1 auf den Boden gedruckt.
Schneller und genauer als mit Schlagschnur: Wir drucken Ihr Layout mit HP SitePrint millimetergenau direkt auf Hallen- und Baustellenböden – mit Achsen, Bögen und Beschriftungen.
So entsteht ein Layout – Live-Demo ansehen ↓- 1:1 aus Ihrer CAD-Datei
- Präzision im Millimeterbereich
- Geprüft an Ihren Referenzmaßen
- Einsatz auch am Wochenende
- HP SitePrint
- Leica Tachymeter
- Geschult bei ALLSAT Hannover
- International im Einsatz
Der Unterschied
Schluss mit Schlagschnur und Spraydose.
Anzeichnen mit Schnur, Maßband und Spraydose funktioniert – bis die Geometrie komplex wird. Dann kostet jede Linie Zeit, und jeder Übertragungsfehler setzt sich fort.
| Kriterium | Schlagschnur & Maßband | Layoutprinting |
|---|---|---|
| Übertragung | Schlagschnur & MaßbandPunkt für Punkt von Hand gemessen und angezeichnet | Layoutprinting Automatisch direkt aus Ihrer CAD-Datei |
| Bögen, Kreise, Schrägen | Schlagschnur & MaßbandAufwendig – mit jeder Form steigt der Zeitbedarf | Layoutprinting Ohne Mehraufwand – gedruckt wie gezeichnet |
| Beschriftung | Schlagschnur & MaßbandVon Hand mit Spraydose oder Stift | Layoutprinting Texte und Achsbezeichnungen direkt mitgedruckt |
| Genauigkeit | Schlagschnur & MaßbandAblese- und Übertragungsfehler summieren sich | Layoutprinting Druck stimmt in sich – referenziert über Ihre Festpunkte |
| Planänderung | Schlagschnur & MaßbandNeu messen, neu anzeichnen | Layoutprinting Daten anpassen, neu drucken |
| Kontrolle | Schlagschnur & MaßbandNachmessen mit dem Maßband | Layoutprinting Kontrolle vor Ort anhand abgestimmter Referenzmaße |
Einsatzbereiche
Vielseitige Einsatzmöglichkeiten.
HP SitePrint überträgt digitale CAD-Pläne präzise im Maßstab 1:1 direkt auf Bodenflächen, inklusive komplexer Geometrien und Beschriftungen. Das reduziert den manuellen Mess- und Anzeichnungsaufwand, minimiert Übertragungsfehler und erleichtert die Umsetzung Ihrer Planung.
- 01
Industrie & Produktion
Maschinenlayouts für die Hallenplanung, Fertigungslinien und Montagearbeitsplätze.
- 02
Lager & Logistik
Positionen von Regalfüßen und Verschraubungen im Hochregallager, Lagerflächen und Kommissionierbereiche.
- 03
Trockenbau & Innenausbau
Aufstellung der Wände, Raumaufteilungen und Türöffnungen – auch auf Großbaustellen.
- 04
Rohbau & Betonbau
Positionen und Konturen für Bauteile und Schalungen.
- 05
Gebäudetechnik
Positionierungs- und Montagehilfen für Heizungs-, Lüftungs-, Sanitär- und Elektroinstallationen.
- 06
Fördertechnik & Intralogistik
Anlagenverläufe, Übergabepunkte und geplante Materialflusswege.
- 07
Umbau & Flächenplanung
Neue Hallenaufteilungen, Arbeitsbereiche und Erweiterungen zur Abstimmung und Umsetzung.
… UND VIELE WEITERE
Ihr Einsatz ist nicht dabei? Schicken Sie uns den Plan – wir prüfen die Machbarkeit.
Machbarkeit anfragen
Live-Demo
So entsteht ein Layout auf dem Boden.
Scrollen Sie langsam weiter – der Tachymeter verfolgt den Drucker, der Drucker fährt Ihren Plan ab – Linie für Linie, Beschriftung inklusive. Wählen Sie die Tintenfarbe.Scrollen Sie weiter – der Drucker fährt Ihren Plan ab.

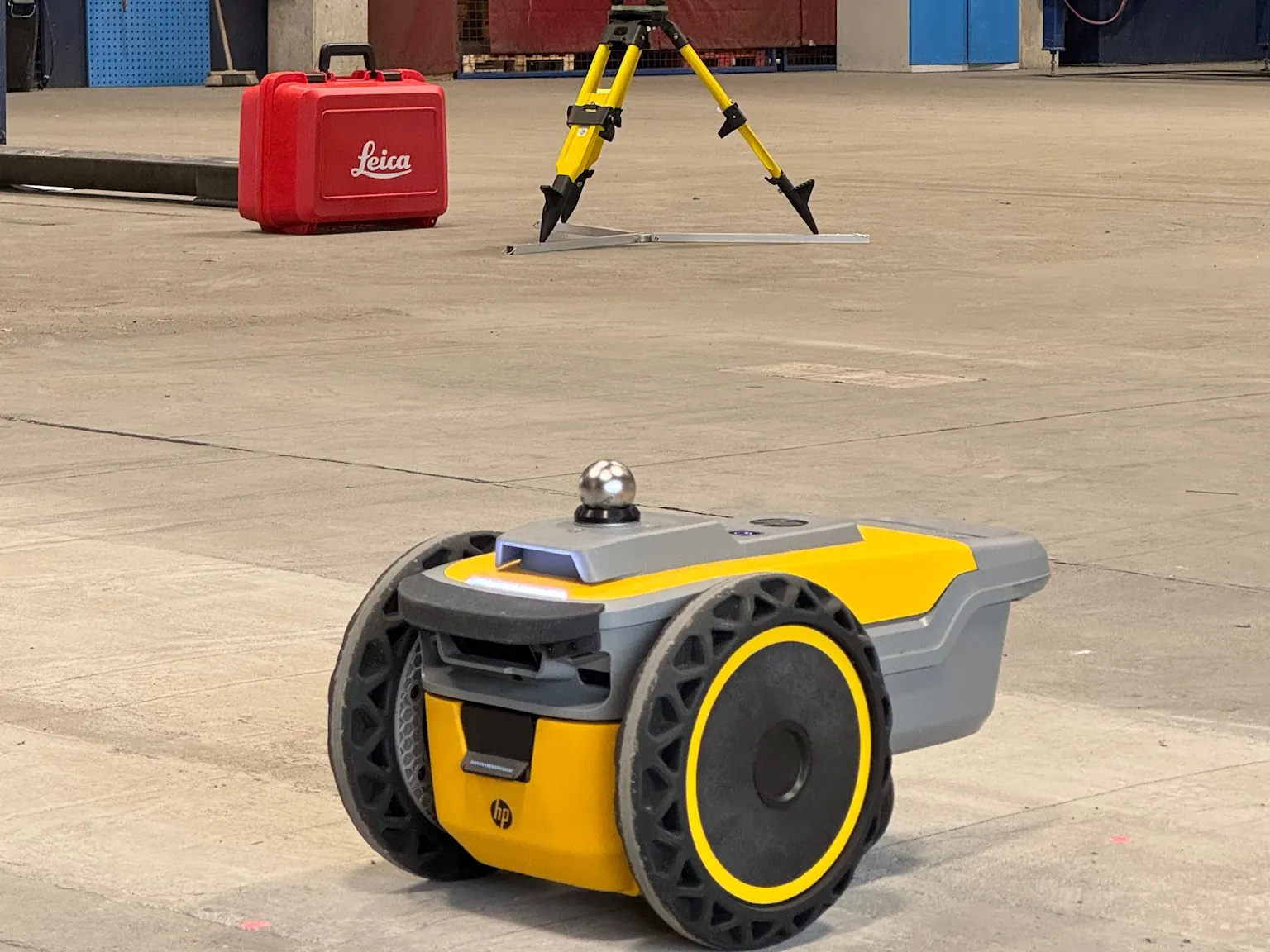

- EinmessenDer Leica Tachymeter referenziert den Drucker über Festpunkte – millimetergenau.
- WändeAußen- und Innenwände werden 1:1 aus Ihrem DWG auf den Boden übertragen.
- Türen & AchsenÖffnungen gestrichelt, Achsraster als Orientierung für alle Gewerke.
- Stützen & AnlagenKreise, Maschinen-Footprints und Beschriftungen – direkt lesbar vor Ort.
- 05FertigErgebnis prüfen, Fläche übergeben. Planänderung? Daten anpassen, neu drucken.
Ihr Projekt mit uns
In vier Schritten von der Planung zum gedruckten Layout.
Erstgespräch & Planungsunterlagen
Wir besprechen Projekt, Anforderungen und Termin. Gemeinsam prüfen wir Ihre Planungsunterlagen und klären die Voraussetzungen vor Ort.
Ihr individuelles Angebot
Auf Basis der abgestimmten Leistungen erhalten Sie ein individuelles Angebot.
Vorbereitung des Einsatzes
Wir bereiten Ihre Plandaten für den Druck vor und stimmen Druckbereiche, Referenzpunkte und Baustellenzugang mit Ihnen ab.
Abstimmung vor Ort & Layoutprinting
Letzte Details vor Ort, dann drucken wir das freigegebene Layout mit HP SitePrint direkt auf den Boden. Prüfung und Übergabe der Flächen inklusive.
Über uns
Metzger-Eibisch GmbH. Aus Oberschwaben, international im Einsatz.
Die Metzger-Eibisch GmbH aus Oberschwaben bringt Erfahrung aus Elektrotechnik, Metallbau und Maschinenbau zusammen. In unserem eigenen Montagegeschäft ist der HP SitePrint international viel im Einsatz – diese Erfahrung bieten wir jetzt auch als Dienstleistung für andere Unternehmen an. Unser Anspruch: präzise Ergebnisse, effiziente Abläufe und Lösungen, auf die sich unsere Kunden verlassen können.
- REGION
- Bodensee · Oberschwaben · Allgäu
- EINSATZ
- DACH & international
- LEISTUNGEN
- Layoutprinting · Vermessung 2D/3D
FAQ
Häufige Fragen zum Layoutdruck.
Ihre Frage ist nicht dabei? Rufen Sie uns direkt an oder schreiben Sie uns.
Wir drucken Grundrisse, Achsen, Leitungsverläufe, Höhenangaben oder individuelle Markierungen direkt auf den Boden – exakt nach Ihren Planungsdaten. Inhalte, Farben und Markierungen passen wir projektspezifisch an.
Klassisch mit Schlagschnur oder mit gespannter Schnur und Spraydose. Das funktioniert, wird ab einer gewissen Komplexität aber deutlich langsamer. Der Drucker überträgt auch komplexe Geometrien und Beschriftungen direkt aus dem CAD-Plan.
- Der Druck stimmt in sich – alle Maße passen zueinander
- Deutliche Zeitersparnis, besonders bei komplexen Layouts
- Kontrolle vor Ort: Das Ergebnis wird direkt auf Richtigkeit geprüft
- Klare Orientierung für alle Gewerke
Die Markierungen werden mit hoher Präzision im Millimeterbereich umgesetzt – direkt aus Ihren digitalen Plänen, getrackt durch Leica Tachymeter mit 1″ Winkelgenauigkeit.
Einen Ansprechpartner vor Ort, das CAD-Layout, das gedruckt werden soll, mit Referenzpunkten – Festpunkten oder Stützenachsen – und den zeitlichen Rahmen. Ideal sind CAD- oder BIM-Daten im DWG- oder DXF-Format. Wir bereiten die Daten für den Druck auf.
Kontakt
Senden Sie uns Ihren Plan.
Wir bereiten Ihr Layout für den Druck auf, klären die Bedingungen vor Ort und erstellen Ihnen ein individuelles Angebot. Am schnellsten erreichen Sie uns per E-Mail.
CAD-Layout mit Referenzpunkten das Layout, das gedruckt werden soll – mit Festpunkten oder Stützenachsen als Bezug.
Ansprechpartner vor Ort eine Person, die Fläche und Zugang kennt.
Zeitlicher Rahmen wann die Fläche frei ist und bis wann das Layout stehen muss.
